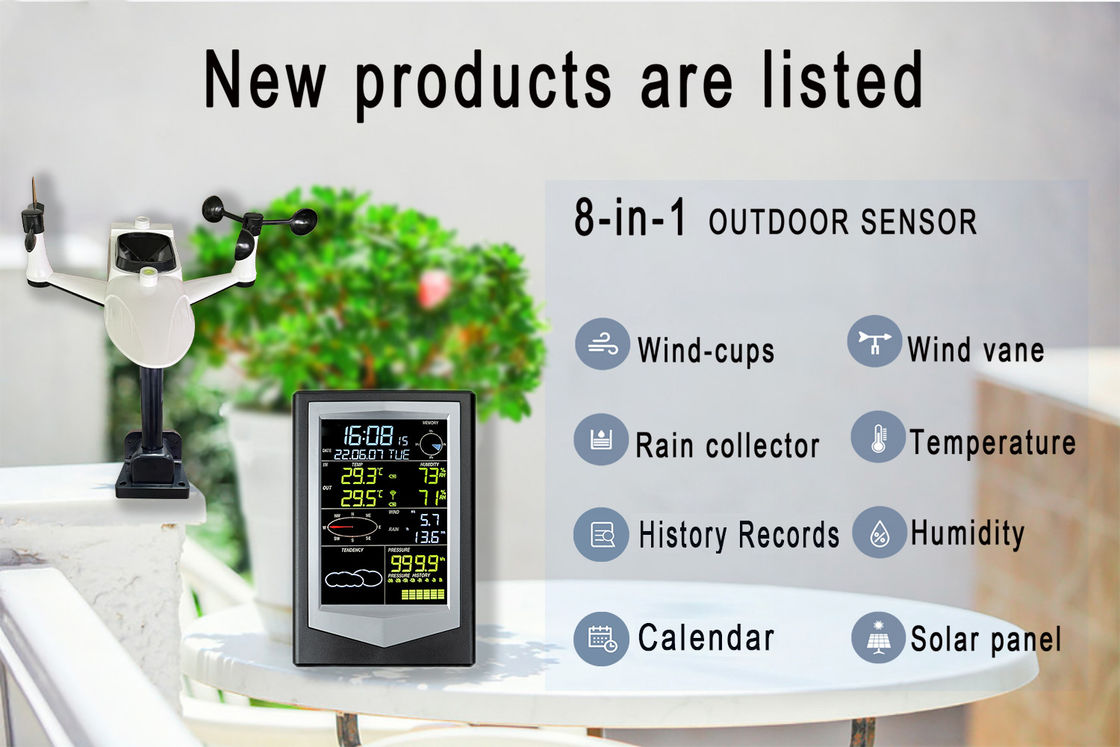

WS3040 Station météo sans fil hautement intégrée Faible consommation d'énergie Installation rapide

Le contenu


Introduction à la fonction

Paramètres techniques

Instructions à l'écran

Description du bouton

Paramètres du bouton

Instructions de montage

Étapes d'utilisation du produit

Précautions à prendre

1. Les fonctions de détection sont les suivantes: température intérieure, température extérieure, humidité intérieure, humidité extérieure, vitesse du vent, direction du vent, pression de l'air, précipitations.
2. La machine est livrée avec sa propre mémoire, et les données seront automatiquement écrasées après un an de stockage.
3. Cette machine dispose d'un logiciel spécial pour PC, qui peut lire et consulter les données historiques via une connexion par câble de données, et peut également télécharger des données et les stocker du côté du PC.
4. Cette machine est divisée en unité intérieure et une unité extérieure, qui est transmise sans fil à travers la fréquence 433M, et est sans obstruction et sans interférence dans un rayon de 100 mètres.
5. La machine met à jour une pièce de données toutes les 40 secondes, et la machine stocke une pièce de données historiques toutes les 30 minutes.






   Paramètres techniques

   A>Paramètres de l'unité intérieure.

5. 1.Calendrier perpétuel: Format d'affichage: Année, Mois, JourJe vous en prie.2.Affichage de l'horloge: format d'affichage de l'heure: format 24 heures.3. Plage de température: 0°C à 60°C (de 32°F à 140°F), résolution: 0,1°C, précision: ±1°C.4- Plage d'humidité: 20% à 99%, résolution: 1%, précision: ±5%.5La pression de l'air est comprise entre 600 et 1100 kpa, la résolution est de 0,1 kpa et la précision est de ±3 kpa.6- Réveil: l'horloge clignote et sonne pendant 1 minute.7. alimentation par batterie sèche: batterie sèche alcaline 3 × LR6AA1.5V.8. Durée de vie de la batterie: environ 2 à 4 mois, veuillez utiliser une source d'alimentation externe lorsque le rétroéclairage est souvent utilisé pour s'allumer.9- L' alimentation: câble de données USB ou alimentation peut être DC 5V.10. Détection de basse tension: l'icône clignote pour indiquer le remplacement de la batterie.

5.

   B>Paramètres de l'unité extérieure

5. 1. Plage de température: -40°C à 60°C ((-40°F à 140°F), résolution: 0,1°C, précision: ±1°C.

   2- Plage d'humidité: 20% à 99%, Résolution: 1%, précision: ±5%.

   3La vitesse du vent est de 0 à 50 m/s, la résolution de 0,1 m/s, la précision de 1 m/s.

   4. Direction du vent: la direction du vent est indiquée dans huit directions: E, S, W, N, SE, NE, SW, NW.

   5La résolution des précipitations est de 0,4 mm.

   6Transmission de données: la fréquence de transmission de données est une fois toutes les 40 secondes.

   7Mode de transmission: transmission sans fil à 433 MHz, efficace dans un rayon de 100 mètres de la distance de transmission (sans obstruction ni interférence).

   8. alimentation par batterie sèche: batterie sèche alcaline 2 × LR6AA1.5V.

   9Durée de vie de la batterie: 4 à 6 mois.

   10. Détection de basse tension: l'icône clignote pour demander le remplacement de la batterie.

   11- Niveau d'étanchéité: niveau 3.


   Instructions à l'écran


   L'écran LCD complet de cet appareil, après que l'utilisateur ait chargé la batterie, toutes les icônes seront affichées pendant deux secondes.





   A1.A2 L' option n' a pas cette fonction

   A3. Symbole de réveil, l'utilisateur définit le réveil, et le symbole de réveil affiche le réveil actuel.

   A4. L'horloge, l'utilisateur peut appuyer manuellement sur le bouton pour régler,

   A5. Calendrier perpétuel, les utilisateurs peuvent appuyer manuellement sur le bouton pour définir le calendrier perpétuel,

   A6. Affichage de la température intérieure, l'utilisateur peut personnaliser l'unité de réglage (°C/°F).

   A7. Affichage d'alarme, les utilisateurs peuvent personnaliser l'alarme haute et l'alarme basse.

   A8. Affichage de la température extérieure, l'utilisateur peut personnaliser l'unité de réglage (°C/°F).

   A9. Affichage de l'alarme, les utilisateurs peuvent personnaliser l'alarme haute et l'alarme basse.

   A10. Affichage de la direction du vent, E, S, W, N, SE, NE, SW, NW dans huit directions.

   A11. La carte des nuages montre que le changement climatique montre qu'il est nuageux, ensoleillé, pluvieux, nuageux et que la tendance change.

   A12. Symbole USB, ce produit est connecté à l'ordinateur par un câble de données USB, c'est-à-dire que le symbole USB est affiché.

   A13. Affichage du stockage des données, l'état du stockage des données de la machine est affiché.

   A14. Affichage du jour de la semaine, les utilisateurs peuvent appuyer manuellement sur le bouton pour régler.

   A15. L'affichage de l'humidité, l'affichage de l'humidité intérieure, l'alarme haute et basse humidité peuvent être personnalisés.

   A16. L'affichage de l'humidité, l'affichage de l'humidité extérieure, l'alarme de haute et de basse humidité peuvent être personnalisés.

   A17. Affichage des précipitations, peut être personnalisé pour régler l'unité, mm, pouces, précipitations haut et bas alarme.

   A18. Affichage de la vitesse du vent, peut être personnalisé pour définir des unités, m/s, km/h, mph, nœuds, bft, alarme de vitesse du vent.

   A19. Affichage de la pression barométrique, unité de réglage personnalisable, hPa, inHg, mmHg, alarme de haute et basse pression.

   A20. Histogramme de pression barométrique, réglage personnalisable, histogramme de pression barométrique de 12 heures ou de 24 heures.



   Description du bouton






   B1, couverture de la batterie, emplacement du compartiment de la batterie.

   B2. bouton de fonction MODE, appuyez et maintenez le bouton MODE pendant 3S secondes, et entrez dans le mode de réglage lorsque l'heure clignote, offrant aux utilisateurs divers paramètres de fonction.

   B3. bouton NEXT, en mode de configuration, appuyez sur le bouton NEXT pour sélectionner une seule fonction pour répéter le cycle, en fournissant les paramètres de l'utilisateur.

   B4. + touche, en mode configuration, appuyez sur la touche + pour sélectionner l'incrémentation des données.

   B5: - touche, en mode de configuration, appuyez sur la touche pour sélectionner la diminution des données.

   B6. Réglage de la touche SET/HISTORY: après avoir réglé la valeur d'alarme dans l'horloge de réveil ou en mode d'alarme haute et basse, l'utilisateur doit appuyer sur le bouton SET/HISTORY,et le symbole d'alarme sera affiché sur l'écran pour prendre effet, et le bouton SET/HISTORY peut également être pressé pour annuler le symbole du réveil dans ce mode.

   B6. Bouton SET/HISTORY pour vérifier les données historiques: en mode de fonctionnement normal, maintenez le bouton SET/HISTORY enfoncé pendant 3 secondes

   Les données historiques dans le cercle en haut à droite clignote et est entré dans le mode de données historiques, appuyez sur le bouton ( - / +) pour afficher les données historiques.

   B7. touche LIGHT: une touche courte une fois peut allumer le rétroéclairage après 36 secondes d'extinction automatique, appuyez longtemps pendant 3 secondes pour écouter le rétroéclairage est toujours allumé,annuler la lumière continue appuyez longtemps pendant 3 secondes pour faire tomber un son, 36 secondes après l'extinction (il n'est pas recommandé de régler le réglage pour l'alimentation de la batterie).

   WS3030 L'option ne dispose pas de cette fonction, touche LIGHT.

   B8. Port de données USB: connectez-vous au logiciel du PC par câble de données USB pour lire les données historiques stockées par le produit.

   L'utilisateur peut alimenter le produit par un câble USB.

   B9. CC: les utilisateurs de ports CC peuvent utiliser une alimentation DC5V pour alimenter le produit.

   B10. support: le produit est placé sur le cadre de support.



   Paramètres du bouton

   1.>Réglage de l'horloge:En mode de démarrage, appuyez et maintenez enfoncé le bouton (MODE) pendant 3S secondes, à ce moment, vous pouvez voir le numéro de l'horloge de l'écran clignote, indiquant que vous avez entré le mode de réglage de l'horloge,Appuyez sur le bouton (+/-) pour régler l'heure, appuyez sur le bouton (Suivant) pour saisir la minute, appuyez sur le bouton (+/-) pour régler la minute, après que l'horloge est réglée,Appuyez et maintenez enfoncé le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.2.>Réglage du fuseau horaire: la différence d'heure peut être réglée, en mode démarrage, appuyez longtemps sur le bouton (MODE) pendant 3S secondes, à ce moment vous voyez l'horloge d'écran clignotant numériquement,indiquant que vous êtes entré dans le mode de réglage de l' horloge, appuyez une fois sur la touche courte (Suivant) pour entrer la minute, le fuseau horaire, le fuseau horaire par défaut 08, appuyez sur la touche courte (+ / -) pour régler le fuseau horaire, après la configuration du fuseau horaire,appuyez longtemps sur le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.3.>Réglage et annulation de l'alarme: en mode démarrage, appuyez et maintenez enfoncé le bouton (MODE) pendant 3 s.indiquant que vous êtes entré dans le mode de réglage de l' horloge, chaque bouton pressé (SEUL) correspond à la minute, au fuseau horaire, au réveil, à l'horloge, sélectionnez l'horloge et la minute pour régler le réveil, appuyez sur le bouton (+ / -) pour terminer le réglage,le réveil doit appuyer sur le bouton (SET/HISTORY) pour voir le symbole du réveil, le symbole du réveil prend effet, et le symbole du réveil peut également être annulé dans ce mode.Appuyez et maintenez enfoncé le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.4.>Réglage de la date: en mode de démarrage, appuyez et maintenez enfoncé le bouton (MODE) pendant 3S secondes, à ce moment, vous pouvez voir le numéro de l'horloge de l'écran clignoter, indiquant que vous êtes entré dans le mode de réglage,et puis appuyez sur le bouton (MODE) une fois que la date clignote et entre dans le mode de réglage de la date, chaque pression courte (NEXT) correspond à l'année, au mois et au jour à régler, pression courte sur le bouton (+/-) pour terminer le réglage,et appuyez et maintenez enfoncé le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.5.>Alarme de température et réglage de l'appareil: en mode démarrage, appuyez et maintenez enfoncé le bouton (MODE) pendant 3 secondes, et voyez l'horloge d'écran clignoter numériquement à ce moment-là,indiquant qu'il est entré en mode réglage; chaque pression courte sur le bouton (MODE) passe à la date clignotante --- température clignotante, correspondant à la température clignotante,Chaque bouton est pressé de manière courte (SEGUNDRE) pour basculer entre l'alarme haute température--- l'alarme basse température--- l'affichage de la température maximale --- l'affichage de la température minimale --- la commutation des unités de température.paramètres de sélection correspondants tels que: alarme élevée --- alarme basse --- unité (°C / °F), appuyez sur le bouton (+ / -) pour terminer le réglage,l'alarme doit appuyer sur la touche (SET/HISTORY) pour voir le symbole du réveil, afficher le symbole du réveil prend effet, dans ce mode peut également annuler le symbole de l'alarme, l'alarme est invalide, appuyez longtemps sur le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.

6. >Réglage de l'alarme d'humidité: en mode de démarrage, appuyez et maintenez enfoncé le bouton (MODE) pendant 3S secondes, à ce moment, vous pouvez voir l'horloge d'écran clignotant numériquement,indiquant que vous êtes entré en mode réglage; chaque pression courte sur le bouton (MODE) passe à la date clignotante--- température clignotante--- humidité clignotante, correspondant à l'humidité clignotante,Chaque bouton est pressé de manière courte (SEUL) pour activer l'alarme haute humidité--- alarme basse humidité--- affichage de l'humidité maximale --- contrôle de l'affichage de l'humidité minimale.7.>Sélection correspondante du contenu du réglage, tel que: alarme élevée--- alarme basse, pression courte (+ / -) pour terminer le réglage,l'alarme doit appuyer sur le bouton (SET/HISTORY) pour voir le symbole de l'alarme, afficher le symbole de l'alarme pour prendre effet, dans ce mode peut également annuler le symbole de l'alarme, l'alarme est invalide, appuyez sur le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.
7. >Alarme de vitesse du vent et réglage de l'unité: en mode démarrage, appuyez et maintenez enfoncé le bouton (MODE) pendant 3S secondes, à ce moment-là, vous pouvez voir l'horloge d'écran clignoter numériquement,indiquant que vous êtes entré en mode réglage; chaque pression courte sur le bouton (MODE) passe à la date clignotante--- température clignotante--- humidité clignotante--- vitesse du vent clignotante, correspondant à la vitesse du vent clignotante,Chaque bouton de pression courte (NEXT) pour activer l'alarme à haute vitesse du vent --- réglage de l'unité de vitesse du vent. Les unités sont définies (m/s, km/h, mph, nœuds, bft),paramètres de sélection correspondants tels que: haute alarme --- réglage de l'unité, appuyez sur la touche (+ / -) pour terminer le réglage, l'alarme doit appuyer sur le bouton (SET/HISTORY) pour voir le symbole de l'alarme,Le symbole de l' horloge d' alarme s' affiche, dans ce mode peut également annuler le symbole d'alarme, l'alarme est invalide, appuyez longtemps sur le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.
8. >Alarme de pluie et réglage de l'appareil: en mode démarrage, appuyez sur le bouton (MODE) pendant 3 secondes, à ce moment-là, vous pouvez voir l'écran clock clignoter numériquement,indiquant que vous êtes entré en mode réglage; chaque pression courte (MODE) bouton passera à la date clignotant --- température clignotant --- humidité clignotant --- vitesse du vent clignotant --- pluie clignotant, correspondant à la pluie clignotante,Chaque bouton de pression courte (NEXT) pour activer l' alarme de forte pluie --- réglage de l' unité de pluie. les unités sont mises en place (mm, pouces),paramètres de sélection correspondants tels que: haute alarme --- réglage de l'unité, appuyez sur la touche (+ / -) pour terminer le réglage, l'alarme doit appuyer sur le bouton (SET/HISTORY) pour voir le symbole de l'alarme,Le symbole de l' horloge d' alarme s' affiche, dans ce mode peut également annuler le symbole d'alarme, l'alarme est invalide, appuyez longtemps sur le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.
9. >Alarme de pression barométrique et réglage de l'unité: en mode démarrage, appuyez et maintenez enfoncé le bouton (MODE) pendant 3 secondes.indiquant que vous êtes entré en mode réglage; chaque pression courte sur le bouton (MODE) passe à la date clignotant --- température clignotante --- humidité clignotante --- vitesse du vent clignotante --- pluie clignotante --- pression barométrique clignotante,correspondant à la pression d'air clignotant, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit settingLes unités sont définies (hPa, inHg, mmHg).paramètres de sélection correspondants tels que: alarme élevée--- alarme basse--- paramètre de l'unité, appuyez sur la touche (+ / -) pour terminer le réglage,l'alarme doit appuyer sur la touche (SET/HISTORY) pour voir le symbole du réveil, afficher le symbole du réveil prend effet, dans ce mode peut également annuler le symbole de l'alarme, l'alarme est invalide, appuyez longtemps sur le bouton (MODE) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.
10. >Examen des données antérieures: en mode de fonctionnement normal, maintenez enfoncé le bouton SET/HISTORY pendant 3 secondes, à ce moment,les données historiques dans le cercle en haut à droite clignote et est entré dans le mode des données historiques, appuyez sur le bouton (-/+) pour vérifier les données historiques.

5. Instructions de montage

   1.Installation du produit:ouvrir la boîte, retirer les accessoires du produit, l'emballage des accessoires;Charger le demi-cercle de la norme de vitesse du vent dans le sens du demi-cercle de la colonne et verrouiller les vis (voir figure A après installation);(Les vis ont été pré-verrouillées en usine et les pièces de rechange PA2.3*8mm sont pré-fournies dans l'emballage des accessoires);

2. Insérer le demi-cercle du pare-brise dans le sens du demi-cercle de la colonne et verrouiller les vis (voir figure B après installation);(Les vis ont été pré-verrouillées en usine et les pièces de rechange PA2.3*8mm sont pré-fournies dans l'emballage des accessoires);
3. Installation du produit: retirer le produit et installer la tige de support D9, verrouiller les vis en tôle d'aluminium D8 de 20*8*2,5 mm et M4*6 mm;(La tôle d'aluminium et les vis M4 sont pré-verrouillées en position D8 en usine);
4. Installation du produit: ouvrir le couvercle de la batterie et charger 3 piles alcalines LR6AA 1,5 V correspondant aux phases positive et négative, à ce moment-là, voir la LED de 13 bits clignotant 11 fois de suite,qui est normal pour l'alimentation, bouclez le couvercle de la batterie;
4. 5Le produit est d'abord testé, puis installé et fixé:

5. alimentation du produit: installer d'abord une batterie (unité intérieure) ou une alimentation USB, puis installer une batterie (unité extérieure);

   b. Connexion du produit: l'unité intérieure commence à rechercher des signaux et la connexion est réussie dans un délai de 3 minutes;et la machine intérieure affichera la température et l'humidité de l'unité extérieure;Si la recherche échoue, appuyez sur n'importe quelle touche de l'appareil intérieur pour démarrer la recherche (ou éteignez et redémarrez l'alimentation)

   c. connexion PC: (conformément aux directives d'exploitation des 9 PC);

   d. Performance normale: c'est-à-dire qu'il peut être installé et utilisé comme unité fixe extérieure;



   6- installation et fixation du produit:

   Il y a une indication N et une flèche sur la coque du produit, qui correspond à la direction positive de l'installation N pendant l'installation;

   b. La couche supérieure du panneau solaire porte le mot S et l'installation est orientée dans la direction positive de S, de sorte que l'énergie solaire puisse être convertie en énergie électrique plus efficacement;

   c. Montage de base, fixable au bas ou sur le côté, 4 vis KA4.0*40 mm;

   d. Fixation de la base: vérification de l'équilibre du niveau;









   Étapes d'utilisation du produit (Étapes séquentielles)

   1.>Ouvrez l'emballage, retirez le produit et les accessoires et montez les accessoires de l'unité extérieure (selon le sixième contenu, les instructions d'assemblage sont remplies).

5. 2. Installez la batterie de l'appareil intérieur ou l'alimentation USB, puis installez la batterie de l'appareil extérieur.

   3. L'unité intérieure commence à chercher le signal, et la connexion est réussie dans les 3 minutes, et la machine intérieure affichera la température et l'humidité de l'unité extérieure.

4. Selon le guide d'utilisation du PC, téléchargez le logiciel du PC, connectez le produit au PC par un câble de données et les données du produit peuvent être consultées sur le PC.b. Du côté du PC, le produit peut être connecté au logiciel du PC par le câble de données USB et l'interface du logiciel du PC peut être lue aux données du produit.le produit est connecté pour lire les données normalement;

5. 5. En cas d'anomalie dans l'essai du produit, répéter l'opération selon le contenu du manuel ou voir la dixième note.



   6Si les performances d'essai du produit sont normales, il peut être installé et fixé.

   a. La fonction intérieure peut recevoir les données de l'unité extérieure et le produit les reçoit normalement.
