Station météorologique sans fil hautement intégrée Faible consommation d'énergie Installation rapide

Contenu


Fonction Introduction

Paramètres techniques

Instructions à l'écran

Description du bouton

Paramètres des bouton

Instructions d'assemblage

Étapes pour utiliser le produit

Précautions

1. Station météorologique, fonctions de détection sont: la température intérieure, la température extérieure, l'humidité intérieure, l'humidité extérieure, la vitesse du vent, la direction du vent, la pression de l'air, les précipitations.
2. La machine est livrée avec sa propre mémoire et les données seront automatiquement écrasées après un an de stockage.

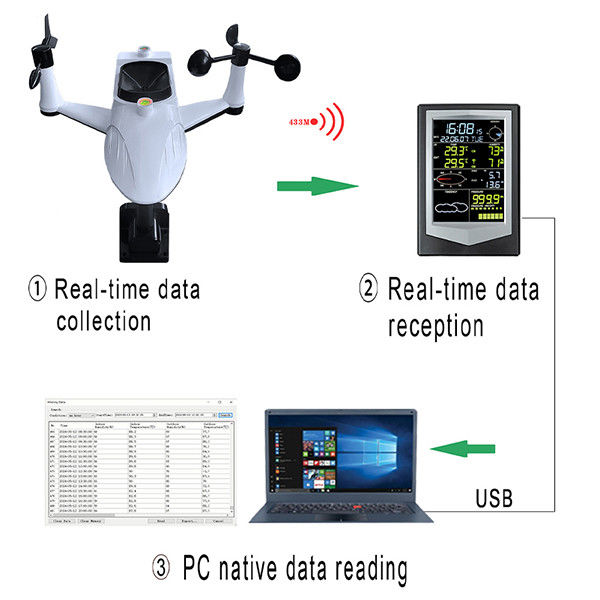

3. Cette machine a un logiciel spécial pour PC, qui peut lire et consulter des données historiques via la connexion du câble de données, et peut également télécharger des données et les stocker du côté PC.
4. Cette machine est divisée en unité intérieure et unité extérieure, qui est transmise sans fil à travers une fréquence de 433 m, et est sans obstruction et sans interférence à 100 mètres.
5. La machine met à jour une pièce de données toutes les 40 secondes et la machine stocke une pièce de données historique toutes les 30 minutes.






   Paramètres techniques

   A> Paramètres de l'unité intérieure.

5. 1 et 1Calendrier perpétuel: format d'affichage: année, mois, jourYy-mm-dd .2.Affichage de l'horloge: format d'affichage d'heure: format 24 heures sur 24.3. Plage de températures: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F), Résolution: 0,1 ° C, précision: ± 1 ° C.4. Plage d'humidité: 20% ~ 99%, résolution: 1%, précision: ± 5%.5. Plage de pression atmosphérique: 600 ~ 1100 HPA, Résolution: 0,1 HPa, précision: ± 3 hPa.6. réveil: l'horloge clignote et le son dure 1 minute.7. Alimentation de la batterie sèche: Batterie sèche alcaline 3 × LR6AA1.5V Tension.8. durée de vie de la batterie: environ 2 à 4 mois, veuillez utiliser l'alimentation externe lorsque le rétro-éclairage est souvent utilisé pour s'allumer.9. Alimentation: le câble de données USB ou l'alimentation peut être DC 5V.10. Détection de basse tension: l'icône clignote pour indiquer le remplacement de la batterie.

5.

   B>Paramètres de l'unité extérieure

5. 1. Plage de températures: -40 ° C ~ 60 ° C (-40 ° F ~ 140 ° F), Résolution: 0,1 ° C, précision: ± 1 ° C.

   2. Plage d'humidité: 20% ~ 99%, résolution: 1%, précision: ± 5%.

   3. Plage de vitesse du vent: 0 ~ 50 m / s, résolution: 0,1 m / s, précision: 1 m / s.

   4. Direction du vent: La direction du vent est affichée dans huit directions: E, S, W, N, SE, NE, SW, NW.

   5. Range des précipitations: 0 ~ 9999 mm, Résolution des précipitations: 0,4 mm.

   6. Transmission de données: la fréquence de transmission des données est une fois toutes les 40 secondes.

   7. Mode de transmission: transmission sans fil 433 MHz, efficace à moins de 100 mètres de la distance de transmission (dans le cas d'une obstruction et d'une interférence).

   8. Alimentation de la batterie sèche: Batterie sèche alcaline 2 × LR6AA1.5V Tension.

   9. durée de vie de la batterie: 4 ~ 6 mois.

   10. Détection de basse tension: L'icône clignote pour inciter la batterie à être remplacée.

   11. Grade étanche: niveau étanche 3.


   Instructions à l'écran


   L'écran LCD complet de cette unité, après que l'utilisateur charge la batterie, toutes les icônes seront affichées pendant deux secondes.





   A1.A2. L'option n'a pas cette fonction

   A3. Symbole du réveil, l'utilisateur définit le réveil et le symbole du réveil affichera celui actuel.

   A4. L'horloge, l'utilisateur peut appuyer manuellement sur le bouton pour définir,

   A5. Calendrier perpétuel, les utilisateurs peuvent appuyer manuellement sur le bouton pour définir le calendrier perpétuel,

   A6. Affichage de la température intérieure, l'utilisateur peut personnaliser l'unité de réglage (° C / ° F).

   A7. Affichage d'alarme, les utilisateurs peuvent personnaliser l'alarme élevée et l'alarme basse.

   A8. Affichage de la température extérieure, l'utilisateur peut personnaliser l'unité de réglage (° C / ° F).

   A9. Affichage d'alarme, les utilisateurs peuvent personnaliser une alarme élevée et une alarme basse.

   A10. Affichage de la direction du vent, E, S, W, N, SE, NE, SW, NW Huit directions.

   A11. La carte des nuages ​​montre que le changement climatique montre qu'il est nuageux, ensoleillé, pluvieux, nuageux et que la tendance change.

   A12. Symbole USB, ce produit est connecté à l'ordinateur via un câble de données USB, c'est-à-dire que le symbole USB s'affiche.

   A13. Affichage de stockage de données, l'état de stockage des données de la machine s'affiche.

   A14. Affichage du jour de la semaine, les utilisateurs peuvent appuyer manuellement sur le bouton pour définir.

   A15. Affichage d'humidité, affichage d'humidité intérieure, humidité élevée et faible alarme peut être personnalisée.

   A16. Affichage d'humidité, affichage d'humidité extérieure, humidité élevée et faible alarme peut être personnalisée.

   A17. L'affichage des précipitations peut être personnalisé pour régler l'unité, le mm, le pouce, les précipitations élevées et l'alarme basse.

   A18. L'affichage de vitesse du vent peut être personnalisé pour définir des unités, M / S, km / h, mph, nœuds, BFT, alarme de vitesse du vent.

   A19. Affichage de la pression barométrique, unité de réglage personnalisable, HPA, INHG, MMHG, alarme de pression atmosphérique élevée et basse.

   A20. Histogramme de pression barométrique, réglage personnalisable, histogramme de pression barométrique de 12 heures ou 24 heures.



   Description du bouton






   B1. Couvercle de la batterie, emplacement du compartiment de la batterie.

   B2. Bouton de fonction de mode, appuyez sur le bouton MODE pendant 3 s secondes et entrez le mode de réglage lorsque l'heure clignote, fournissant aux utilisateurs divers paramètres de fonction.

   B3. Bouton Suivant, en mode Configuration, court appuyez sur le bouton Suivant pour sélectionner une seule fonction pour répéter le cycle, en fournissant des paramètres utilisateur.

   B4. + touche, en mode de configuration, appuyez sur la touche + pour sélectionner l'incrément de données.

   B5: - touche, en mode configuration, touche courte - touche pour sélectionner la décrémentation des données.

   B6. Réglage de la clé de définition / historique: Après avoir réglé la valeur d'alarme dans le réveil d'alarme ou le mode d'alarme élevé et faible, l'utilisateur doit être court appuyer sur le bouton Set / Historique, et le symbole d'alarme sera affiché à l'écran pour prendre effet, et le Le bouton SET / HISTORY peut également être pressé pour annuler le symbole du réveil dans ce mode.

   B6. Bouton Set / Histor pour vérifier les données historiques: En mode de travail normal, appuyez et maintenez le bouton SET / HISTORY pendant 3 secondes

   Les données historiques du cercle supérieur droit clignotent et ont entré le mode de données historique, appuyez sur le bouton (- / +) pour afficher les données historiques.

   B7. Clés de touche légère: Short Touch peut une fois éclairer le rétro-éclair L'extinction. (Il n'est pas recommandé de se mettre stable pour l'alimentation de la batterie).

   WS3030 L'option n'a pas cette fonction, touche légère.

   B8. Port de données USB: Connectez-vous au logiciel PC via un câble de données USB pour lire les données historiques stockées par le produit.

   L'utilisateur peut alimenter le produit via un câble USB.

   B9. Les utilisateurs de ports DC: DC peuvent utiliser l'alimentation DC5V pour alimenter le produit.

   B10. Support: le produit est placé sur le cadre de support.



   Paramètres des bouton

   1.> Réglage de l'horloge:En mode démarrage, appuyez et maintenez le bouton (mode) pendant 3 s secondes, pour le moment, vous pouvez voir le numéro d'horloge d'écran clignoter, indiquant que vous avez entré le mode de réglage de l'horloge, appuyez sur le bouton (+/-) pour définir Le temps d'horloge, appuyez sur le bouton (suivant) pour saisir la minute, appuyez sur le bouton (+/-) pour régler la minute, après la configuration de l'horloge, appuyez et maintenez le bouton (mode) pendant 3 secondes pour enregistrer et sortir pour terminer le paramètre.2.>Réglage du fuseau horaire: la différence de période peut être définie, en mode démarrage, bouton appuyer à longue appuyer (mode) pendant 3 s secondes, à ce moment-là vous voyez le clignotement numérique de l'horloge d'écran, indiquant que vous avez entré le mode de réglage de l'horloge, chaque courte appuyez (Suivant ) Une fois pour entrer la minute, le fuseau horaire, le fuseau horaire par défaut 08, touche courte (+ / -) pour définir le fuseau horaire, une fois le fuseau horaire pour terminer le réglage.3.>Réglage de l'alarme et annulation: En mode démarrage, appuyez et maintenez le bouton (mode) pendant 3 s secondes à l'heure correspond à la minute, au fuseau horaire, au réveil, à l'horloge, à la sélection de l'horloge et de la minute pour définir le réveil, appuyez sur le bouton (+ / -) pour terminer le réglage, le réveil doit être court sur le (set / historique ) bouton pour voir le réveil Symbole, le réglage du symbole du réveil prend effet et le symbole du réveil peut également être annulé dans ce mode. Si le réveil échoue, appuyez et maintenez le bouton (Mode) pendant 3 secondes pour enregistrer et quitter pour terminer le réglage.4.>Réglage de la date: En mode démarrage, appuyez et maintenez le bouton (mode) pendant 3 s secondes, pour le moment, vous pouvez voir le numéro d'écran clignoter, indiquant que vous avez entré le mode de réglage, puis court-il appuyer sur le bouton (mode) Une fois que la date clignote et entre dans le mode de réglage de la date, chaque pression courte (Suivant) correspond à l'année, au mois et au jour à définir, appuyez à court sur le bouton (+/-) pour terminer le réglage et appuyez et maintenez le mode (mode (mode ) bouton pendant 3 s secondes pour enregistrer et sortir pour terminer le réglage.>Réglage de l'alarme de température et de l'unité: En mode démarrage, appuyez et maintenez le bouton (mode) pendant 3 s secondes et voyez le clignotement numérique de l'horloge d'écran à l'heure actuelle, indiquant qu'il a entré le mode de réglage; Chaque bouton (mode) court (mode) passera au clignotement à date --- clignotant la température, correspondant à la température clignotante, chaque bouton (ensuite) à basculer entre la température Haute alarme --- Température Basse alarme --- Température Affichage maximum - - Affichage minimum de température --- Commutation de l'unité de température.Paramètres de sélection correspondants tels que: Alarme élevée --- Low Alarm --- Unit (° C / ° F), bouton Appuyez à court (+ / -) Pour terminer le réglage, l'alarme doit être courte appuyer sur la touche (définir / historique) pour Voir le symbole du réveil, Affichage du paramètre de symbole du réveil est en vigueur, dans ce mode peut également annuler le symbole d'alarme, l'alarme invalide, le bouton appuyé à long terme (mode) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.

6. > Réglage d'alarme d'humidité: En mode démarrage, appuyez et maintenez le bouton (mode) pendant 3 s secondes, pour le moment, vous pouvez voir le clignotement numérique de l'horloge d'écran, indiquant que vous avez entré le mode de réglage; Chaque bouton (mode) courte (mode) passera au clignotement à ce jour --- clignotant de température --- Humidité clignotante, correspondant à l'humidité clignotante, chaque bouton (ensuite le bouton suivant) pour changer d'humidité à haute alarme --- Humidité Basse alarme --- Affichage maximum d'humidité --- Humidité Minimum Affichage Vérification 7.>>Sélection correspondante du réglage du contenu, tel que: Alarme élevée --- Basse alarme, bouton appuyer sur court (+ / -) Pour terminer le réglage, l'alarme doit être courte appuyer sur le bouton (définir / historique) pour voir le symbole d'alarme, afficher le réveil Le réglage du symbole pour prendre effet, dans ce mode peut également annuler le bouton Symbole d'alarme, alarme invalide, appuyez à longue (mode) pendant 3 secondes pour enregistrer et sortir pour terminer le réglage.
7. > Réglage de l'alarme de vitesse du vent et de l'unité: dans le mode de démarrage, appuyez et maintenez le bouton (mode) pendant 3 s secondes, pour le moment, vous pouvez voir le clignotement numérique de l'horloge d'écran, indiquant que vous avez entré le mode de réglage; Chaque bouton Appuyer sur court (mode) passera à ce jour clignotant --- clignotage de température --- Humidité clignotant --- Speed ​​de vent clignotant, correspondant à la vitesse du vent clignot --- Réglage de l'unité de vitesse du vent. Les unités sont configurées (m / s, km / h, mph, nœuds, bft),Paramètres de sélection correspondants tels que: High Alarm --- Réglage de l'unité, Appuyez à court (+ / -) touche Pour terminer le réglage, l'alarme doit être courte appuyer sur le bouton (définir / historique) pour voir le symbole du réveil, afficher le réglage du symbole du réveil d'alarme Prend effet, dans ce mode peut également annuler le symbole d'alarme, l'alarme invalide, le bouton appuyé à long terme (mode) pendant 3 secondes pour enregistrer et quitter pour terminer le réglage.
8. > Réglage de l'alarme et de l'unité de pluie: En mode démarrage, appuyez et maintenez le bouton (mode) pendant 3 s secondes, pour le moment, vous pouvez voir le clignotement numérique de l'horloge d'écran, indiquant que vous avez entré le mode de réglage; Chaque bouton Appuyer sur court (mode) passe à ce jour clignotant --- clignotage de température --- Humidité clignotant --- Speed ​​de vent clignotant --- clignotement des précipitations, correspondant à la pluie clignotante, chaque bouton (Suivant) du bouton pour commuter le changement de la modification du basculement Précipitant Alarme élevée --- Réglage des unités de précipitations. Les unités sont configurées (mm, pouce),Paramètres de sélection correspondants tels que: High Alarm --- Réglage de l'unité, Appuyez à court (+ / -) touche Pour terminer le réglage, l'alarme doit être courte appuyer sur le bouton (définir / historique) pour voir le symbole du réveil, afficher le réglage du symbole du réveil d'alarme Prend effet, dans ce mode peut également annuler le symbole d'alarme, l'alarme invalide, le bouton appuyé à long terme (mode) pendant 3 secondes pour enregistrer et quitter pour terminer le réglage.
9. > Réglage de l'alarme de pression barométrique et de l'unité: En mode démarrage, appuyez et maintenez le bouton (mode) pendant 3 secondes, pour le moment, vous pouvez voir le clignotant numérique de l'horloge d'écran, indiquant que vous avez entré le mode de réglage; Chaque bouton Appuyez sur court (mode) passera au clignotement à ce jour --- clignotage de température --- Humidité clignotant --- Spee du vent clignotant --- clignotement des précipitations --- Pression barométrique clignotant, correspondant à la pression d'air clignotante, chaque pression courte (Suivant) Le bouton bascule la pression barométrique haute alarme --- alarme basse barométrique --- Pression barométrique 12 heures Tableau de tendance --- Pression barométrique 24 heures paramètre. Les unités sont définies (HPA, INHG, MMHG).Paramètres de sélection correspondants tels que: Alarme élevée --- Low Alarm --- Réglage de l'unité, Appuyez à court (+ / -) touche Pour terminer le réglage, l'alarme doit être courte appuyer sur (définir / historique) pour voir le symbole du réveil, Affichage du paramètre du symbole du réveil est en effet, dans ce mode peut également annuler le symbole d'alarme, le bouton d'alarme invalide, appuyez à long terme (mode) pendant 3 secondes pour enregistrer et quitter pour terminer le réglage.
10. > Revue des données historiques: En mode de travail normal, appuyez et maintenez le bouton SET / HISTORY pendant 3 secondes, pour le moment, les données historiques dans le cercle supérieur droit clignotent et ont entré le mode de données historique, appuyez sur le (- / + + ) bouton pour vérifier les données historiques.

5. Instructions d'assemblage

   1 et 1Installation du produit:Ouvrez la boîte, retirez les accessoires du produit, les accessoires;Chargez le semi-cercle de l'étalon de vitesse du vent dans le sens du demi-cercle de la colonne et verrouillez les vis (voir la figure A après l'installation);(Les vis ont été pré-verrouillées à l'usine, et les pièces de rechange PA2.3 * 8 mm sont pré-fournies dans le package accessoire);

2. Insérer le demi-cercle de la galette de vent dans le sens du demi-cercle de la colonne et verrouiller les vis (voir la figure B après l'installation);(Les vis ont été pré-verrouillées à l'usine, et les pièces de rechange PA2.3 * 8 mm sont pré-fournies dans le package accessoire);
3. Installation du produit: Sortez le produit et installez la tige de support D9, verrouillez la feuille d'aluminium D8 20 * 8 * 2,5 mm et M4 * 6 mm;(La feuille d'aluminium et les vis M4 sont pré-verrouillées en position D8 en usine);
4. Installation du produit: ouvrez le couvercle de la batterie et chargez 3 batteries alcalines LR6AA 1,5 V correspondant aux étapes positives et négatives, à ce moment, voir la LED D13 clignotant 11 fois de suite, ce qui est normal pour la mise sous tension, boucle le couvercle de la batterie;
4. 5. Le produit est testé d'abord puis installé et fixé:

5. un. Alimentation du produit: First Installer (unité intérieure) Batterie ou alimentation USB, puis installer (unité extérieure) Batterie;

   né Connexion du produit: L'unité intérieure commence à rechercher des signaux, et la connexion réussit en 3 minutes, et la machine intérieure affichera la température et l'humidité de l'unité extérieure; si la recherche échoue, appuyez sur une touche de l'unité intérieure pour commencer la recherche (ou l'élevage et redémarrer la puissance)

   c. Connexion PC: (Selon les lignes directrices de l'opération de 9 PC);

   d. Performances normales: c'est-à-dire qu'elle peut être installée et utilisée comme unité extérieure fixe;



   6. Installation et fixation du produit:

   un. Il y a une indication N et flèche sur le shell du produit, ce qui correspond à la direction positive de l'installation de N pendant l'installation;

   né La coquille supérieure du panneau solaire a le mot S, et l'installation est dans le sens positif de S, de sorte que l'énergie solaire peut convertir l'énergie électrique plus efficacement;

   c. Montage de base, peut être fixé en bas ou en côté, 4 vis Ka4.0 * 40 mm;

   d. Fixation de base: vérifiez le solde du niveau;









   Étapes pour utiliser le produit (étapes séquentielles)

   1.>Ouvrez le forfait, retirez le produit et les accessoires et assemblez les accessoires de l'unité extérieure (selon le sixième contenu, les instructions d'assemblage sont terminées).

5. 2. Installez la batterie de l'unité intérieure ou l'alimentation USB, puis installez la batterie de l'unité extérieure.

   3. L'unité intérieure commence à rechercher le signal, et la connexion réussit en 3 minutes, et la machine intérieure affichera la température et l'humidité de l'unité extérieure.

4. Selon le Guide de l'opération PC, téléchargez le logiciel PC, connectez le produit sur le PC avec un câble de données et les données du produit peuvent être vues sur le PC.né Côté PC, le produit peut être connecté au logiciel PC via le câble de données USB, et l'interface logicielle PC peut être lue sur les données du produit du produit, le produit est connecté pour lire les données normalement;

5. 5. Lorsqu'il y a une anomalie dans le test de produit, répétez l'opération en fonction du contenu du manuel ou consultez la dixième note.



   6. Si les performances de test du produit sont normales, elle peut être installée et fixe.

   un. La fonction intérieure peut recevoir les données de l'unité extérieure et le produit le reçoit normalement.
